BSRF Audioroot ABE battery eliminator adaptateur batterie TA4M

L’ABE permet de remplacer une petite batterie intelligente par une source CC externe, ou d’utiliser une batterie intelligente de capacité supérieure pour alimenter un appareil prévu pour un format compact. Son émulation permet également d’afficher certaines données sur des distributeurs Audioroot compatibles. Le prix actuel est inférieur de 82,20 € au prix de comparaison.

Choisir entre alimentation externe et batterie

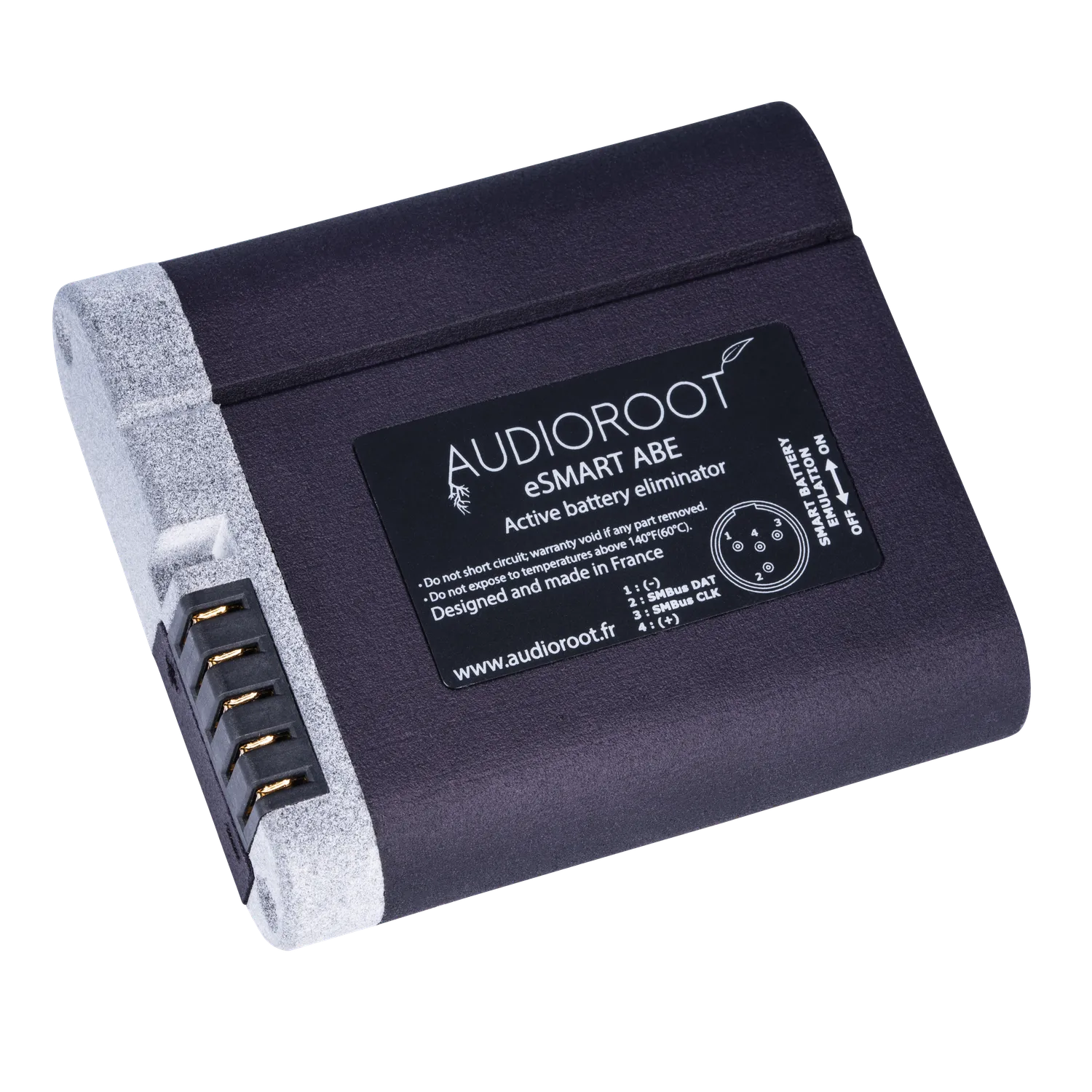

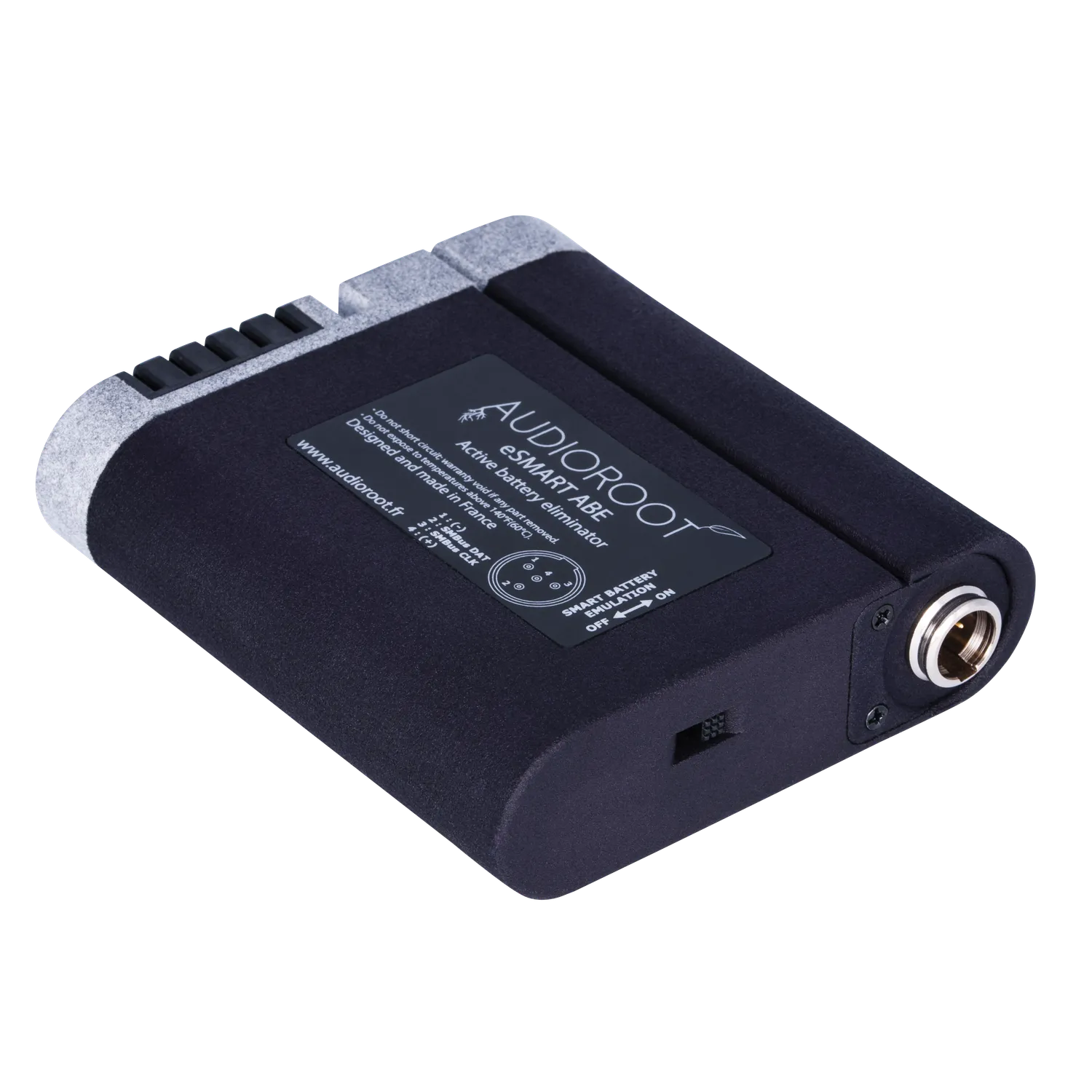

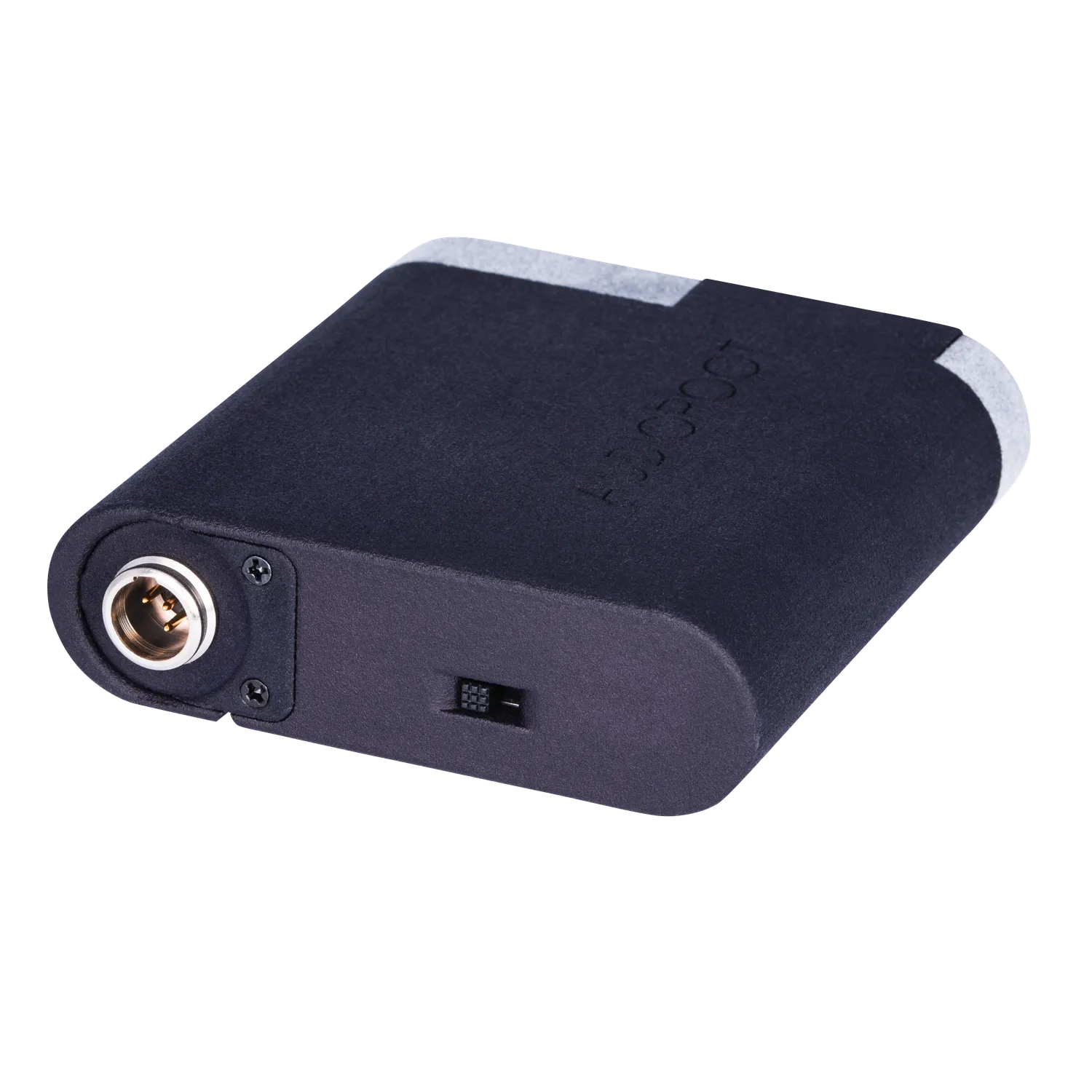

L’entrée TA4M accepte une source CC externe ou une batterie intelligente. La sortie standard à cinq broches transporte l’alimentation CC ainsi que les lignes SMBus d’horloge et de données. Les broches 2 et 3 de l’entrée TA4M sont facultatives pour une source CC simple ; elles ne sont nécessaires que si vous utilisez une batterie intelligente. Respectez le brochage indiqué : broche 1 négatif, broche 4 positif, broches 2 et 3 données et horloge SMBus.

Utiliser une batterie de plus grande capacité

L’ABE peut servir d’interface entre une batterie intelligente de plus grande capacité et un équipement qui accepte normalement une petite batterie, par exemple les Li-48neo ou Li-49Wh. Vérifiez toutefois que les connecteurs et les exigences d’alimentation de l’appareil correspondent : les limites complètes de tension et de courant ne sont pas précisées dans les informations disponibles.

Comprendre les données émises en mode émulation

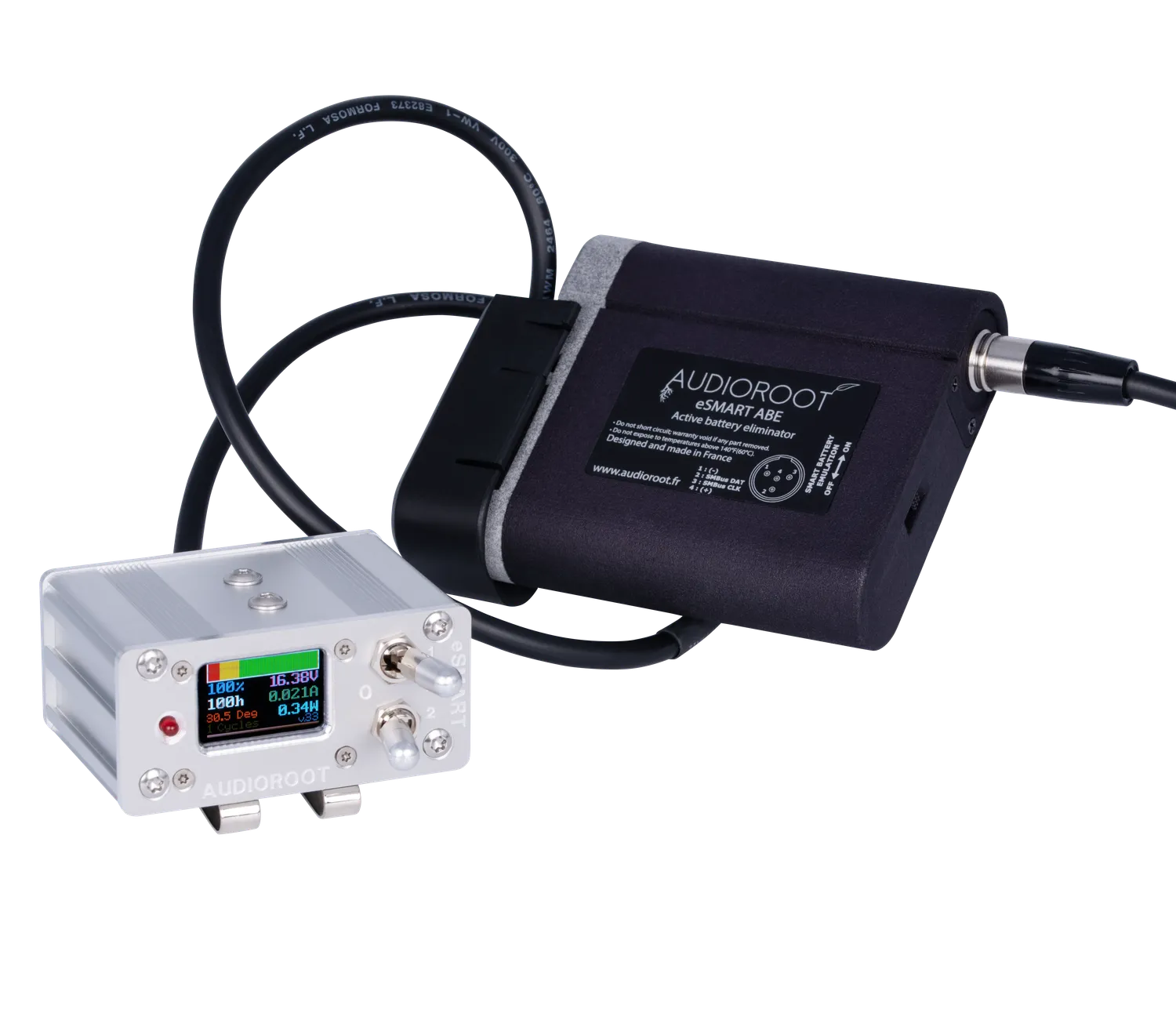

Le circuit intégré peut transmettre des informations de batterie de base à des distributeurs eSMART BG-DH MKII, BG-DU, BG-DU-REG et K-ART, même si la source CC ne fournit pas de signaux SMBus. La tension, le courant, la puissance et la température sont affichés. Le nombre de cycles, la capacité et l’autonomie sont générés arbitrairement dans ce mode : ne les utilisez pas comme mesures réelles.

Encombrement

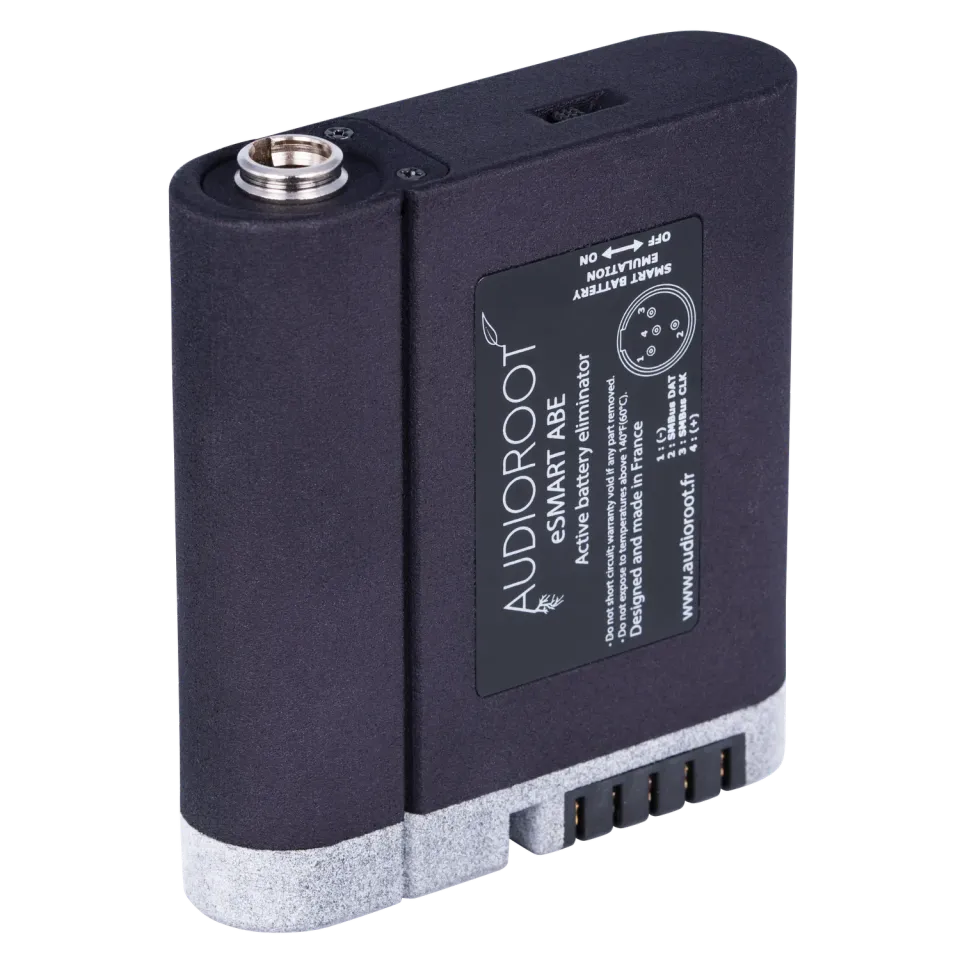

Son format est identique à celui des batteries Li-48neo et Li-49Wh, ce qui facilite son intégration dans les configurations conçues pour ces formats.
